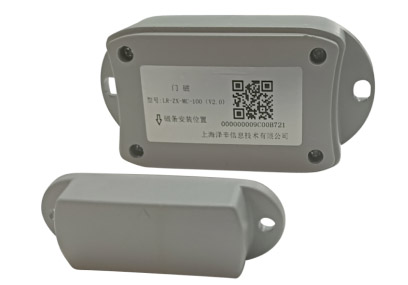

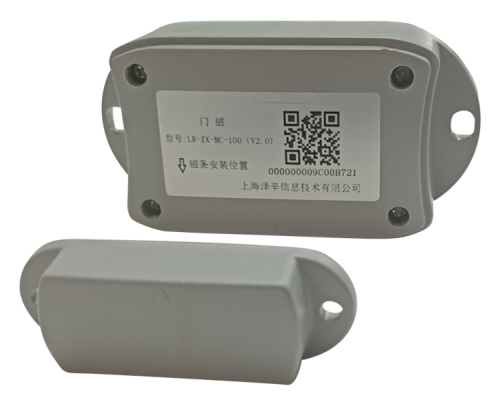

一、產品概述
智能門磁是由主模塊（通信功能、干簧管）與永久磁鐵組成，用來探測門、窗、抽屜等是否被非法打開或移動。主模塊（含通信功能、干簧管組件、電源部分）與永久磁鐵產生位置移動，主模塊通過無線發射給物聯網云平臺發狀態消息，達到安防報警的功能，適用范圍廣泛應用于智能家居、安全防護等領域報警場合。
二、功能特點
l 自動檢測門體、窗、消防水箱、蓄水箱是否關好。
l 終端上報開關事件到物聯網云平臺，形成數據統計以及告警數據采集。
l 通過無線LORA、NB-IoT、Wi-Fi(定制)、藍牙回傳，實時性高。
l 采用單片機內部通過精確ADC采樣，實現低電量告警、電量實時測量等功能。
l 采用低功耗單片機、以及通信模組，使主模塊超低待機電流<5uA。
l 適用抽屜、鐵門、木門、消防水箱以及其他需要檢測位置移動類應用場景。
三、產品技術指標
產品型號 | LR-ZX-MC-100(LoRa) NB-ZX-MC-100(NB-IoT) |
產品功能 | |
自動檢測 | 小區單元門、小區大門開關狀態 |
云平臺接入 | 支持物聯網平臺 |
低電量提醒功能 | 支持電量上報 |
超低待機電流 | <5uA |
適用范圍 | 鐵門、木門 |
上報類型 | 正常開門、超5分鐘未關告警、解除關門告警、每小時門狀態上報 |
電池說明 | |
供電電源 | DC 3.6V 鋰電池 18505M |
電池使用壽命 | 典型3年，根據應用有關 |
無線通信(LoRa) | |
支持協議 | LoRaWAN協議 |
工作頻段 | 470 MHz ~510MHz（根據需要定制） |
信道帶寬 | 125 kHz ~ 500 kHz可配置 |
無線標準 | LoRaWAN |
最大發射功率 | 17 dBm |
接收靈敏度 | -135 dBm（SF12, 125kHz） |
工作模式 | Class A、B、C |
ADR速率調整方式 | 自動、固定 |
擴頻因子 | SF7~SF12 |
傳輸距離 | 典型應用環境，覆蓋半徑2km |
典型功耗 | 發射電流131ma 接收電流23ma |
無線通信(NB-IoT) | |
工作頻段 | NB-IoT Band3/5/8 |
3GPP協議版本 | Rel.14 |
通信協議 | TCP/IP、UDP、CoAP、LWM2M、MQTT |
最大發射功率 | 23dBm±2.7dB |
接收靈敏度 | <-140dBm（重傳模式） |
其他 | FOTA、eSIM |
通信速率 | Up to 200Kbps DL&UL |
傳輸距離 | 根據運營商NB 覆蓋為準 |
典型功耗 | 發射電流Active @Single-tone（3.75kHz/15kHz）;100ma 接收電流Active @Single-tone（3.75kHz/15kHz）;40ma |
物理參數 | |
工作溫度 | -10℃~＋60℃ |
工作濕度 | ≤ 95%（40℃、無凝結） |
外形尺寸 | 長寬高116*57*35mm（主模塊） 70.5*24.6*14.5mm(磁體) |
產品重量 | 200g |
殼體材料 | 阻燃 ABS |
防護等級 | IP65 |
執行標準 | GB10408.1-2000 入侵探測標準題入侵探測器通用要求GB16796-2009安全防范報警設備安全要求和試驗 GB15209-2006智能門磁的技術要求 |
四、安裝說明
4.1、安裝位置
安裝位置：安裝在門、窗、抽屜開啟處，主體與磁鐵部份分別安裝在門、窗、抽屜的閉合位置；

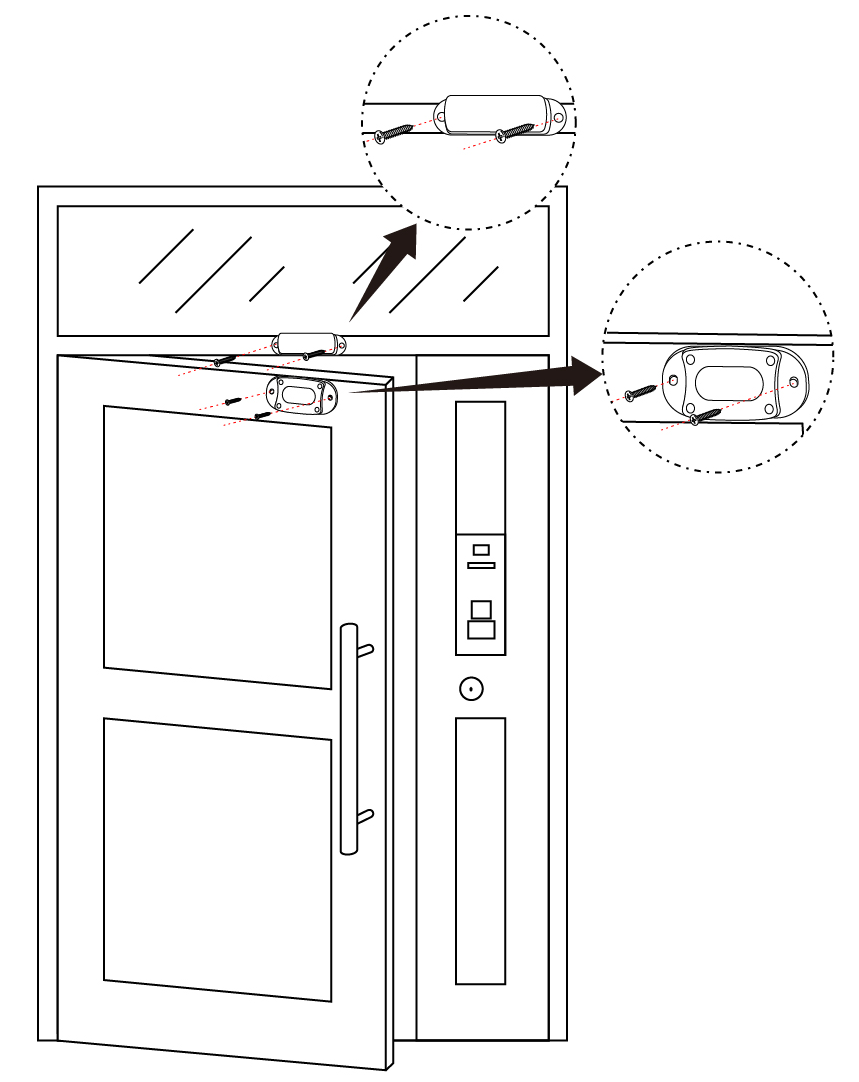

4.2、安裝方法
1) 將主體固定在門框或窗框上，盡量靠著門、窗框的邊沿；
2) 將主體、磁體模塊有箭頭標記，注意安裝時要對齊。
3) 將磁鐵部份固定在活動的門內側邊上且靠近安裝門磁主體的部份，當門關閉時，主體與磁鐵部分的距離以小于1.5cm為宜。
五、測試方法
安裝完畢后，開關門測試安裝性能，每次開關門云平臺上能看到開關門數據。如云平臺上看不到開關門數據，則表示安裝不合理，需重新調整安裝位置并且調整兩者之間的間距。
六、數據通訊協議格式
字節1 | 字節2 | 字節3 | 字節6 | 備注 | ||
版本號：高4位硬件版本，第4位軟件版本 | 表示類型，固定值 | 狀態 | 意義 | 剩余電量百分比 | 百分比 | |
0x0c | 0x00 | 開門狀態 | 剩余電量 | 百分比0-100 | ||
0x01 | 關門狀態 | |||||
0x04 | 正常開門 | |||||
0x06 | 開門超時 | |||||
0x07 | 開門超時報警解除 | |||||
七、故障問題處理
項目 | 處理方式 | 備注 |
低電量告警 | 更換同等規格電池 | |
平臺無數據-無網絡 | 檢測網絡是否正常 | |
平臺無數據-有網絡 | 更換電池 | 更換電池無數據，返回廠家維修 |
八、維護
在使用過程中，如遇到使用故障，請盡快與供應商聯系，不要私自拆卸維修，以免發生意外。
如長期不使用，在通風干燥處存放。
九、開箱檢查
包裝盒內：智能門磁 1套 （主體、磁條各1個）
自攻螺絲： 5枚
使用說明書：1份
十、供應商信息
上海澤辛信息技術有限公司
地址：上海市寶山區陸翔路1018弄1號樓207室
電話：021-56145358
網址：m.lzd190.cn
