地磁傳感器主要用于路邊停車位監測，消防車道地磁監測，消防登高面監測，社區小區機動車禁停監測，社區小區停車位等地磁應用。 傳統的地磁車位檢測器利用車輛大塊金屬對磁場干擾形成的磁場變化來判定是否有車輛存在。由于相鄰車位、周邊電磁都很容易形成磁場干擾，長期停放車輛也可能對傳感器有誤車輛的磁場基數形成干擾，我們創新性的使用了多原理傳感器來進行車位探測。基于磁傳感器、毫米波雷達的混合探測技術極大的提高了車位監測的可靠性和普適性。

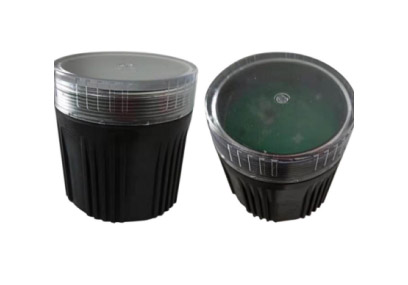

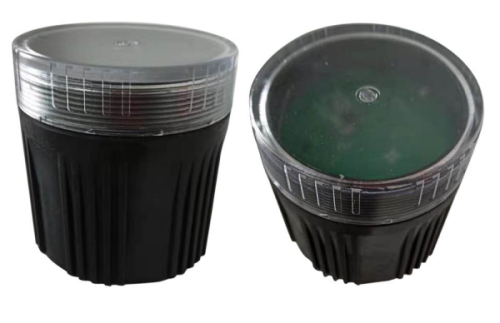

一、產品概述
地磁傳感器主要用于路邊停車位監測，消防車道地磁監測，消防登高面監測，社區小區機動車禁停監測，社區小區停車位等地磁應用。
傳統的地磁車位檢測器利用車輛大塊金屬對磁場干擾形成的磁場變化來判定是否有車輛存在。由于相鄰車位、周邊電磁都很容易形成磁場干擾，長期停放車輛也可能對傳感器有誤車輛的磁場基數形成干擾，我們創新性的使用了多原理傳感器來進行車位探測。基于磁傳感器、毫米波雷達的混合探測技術極大的提高了車位監測的可靠性和普適性。
二、功能特點
1、環境適應性強：能夠全天候持續正常工作。
2、設置方便、靈活。
3、系統采用模塊化、結構化設計，可擴展性好、系統運行效率高。
4、使用壽命長：可工作3年無需更換電池。
5、體積小，無線傳輸，安裝、維護方便，對路面破壞較小。
6、靈敏度根據路況可調，對低速或靜止車輛也有良好的檢測效果，準確率高。
7、抗干擾好：檢測器經過多次硬件濾波和數字濾波，經微處理器算法識別， 抗振動、雷電和無線信號干擾，正確率和靈敏度高。?
8、靈敏度可調，以適應不同的車道寬度。?
三、產品技術指標
產品型號 | LR-ZX-DC-100(LoRa) NB-ZX-DC-100(NB-IoT) |
產品功能 | |
自動檢測 | 停車位或車道狀態變化 |
云平臺接入 | 支持物聯網平臺 |
低電量提醒功能 | 支持電量上報 |
超低待機電流 | <5uA |
適用范圍 | 路邊停車位、消防通道、小區停車位等 |
上報類型 | 狀態發生變化時上報 |
電池說明 | |
供電電源 | DC 3.6V 鋰電池 18505M |
電池使用壽命 | 典型3年，根據應用有關 |
無線通信(LoRa) | |
支持協議 | LoRaWAN協議 |
工作頻段 | 470 MHz ~510MHz（根據需要定制） |
信道帶寬 | 125 kHz ~ 500 kHz可配置 |
無線標準 | LoRaWAN |
最大發射功率 | 17 dBm |
接收靈敏度 | -135 dBm（SF12, 125kHz） |
工作模式 | Class A、B、C |
ADR速率調整方式 | 自動、固定 |
擴頻因子 | SF7~SF12 |
傳輸距離 | 典型應用環境，覆蓋半徑2km |
典型功耗 | 發射電流131ma 接收電流23ma |
無線通信(NB-IoT) | |
工作頻段 | NB-IoT Band3/5/8 |
3GPP協議版本 | Rel.14 |
通信協議 | TCP/IP、UDP、CoAP、LWM2M、MQTT |
最大發射功率 | 23dBm±2.7dB |
接收靈敏度 | <-140dBm（重傳模式） |
其他 | FOTA、eSIM |
通信速率 | Up to 200Kbps DL&UL |
傳輸距離 | 根據運營商N(yùn)B 覆蓋為準 |
典型功耗 | 發射電流Active @Single-tone（3.75kHz/15kHz）;100ma 接收電流Active @Single-tone（3.75kHz/15kHz）;40ma |
物理參數 | |
磁測量范圍 | ±1.6高斯 |
磁分辨力 | 2毫高斯 |
雷達分辨率（距離） | >20厘米 |
雷達分辨率（速度） | >5 KM/H |
磁準確度 | ±5毫高斯 |
磁重復性 | ＜10毫高斯 |
防護等級 | IP68 |
尺寸 | 172 * Φ48毫米 |
