一、產品主要用途
無線CPE是一種接收移動信號并以無線WIFI信號轉發出來的的移動信號接入設備，可取代無線網卡等無線客戶端設備。可以接收無線路由器，無線AP，無線基站等的無線信號，是一種新型的無線終端接入設備。同時，它也可以將高速4G信號轉換成WiFi信號，不過需要外接電源，但可支持同時上網的移動終端數量也較多。CPE可大量應用于農村，城鎮，醫院，單位，工廠，小區等無線網絡接入，能節省鋪設有線網絡的費用。
二、產品主要功能
l LTE FDD：支持頻段為B1/B3/B28
l WCDMA：支持頻段為 BAND 1/8
l Wifi：支持IEEE802.11b/g/n 頻段為2.4G
l LAN：支持RJ45 x 5（10/100Mbps以太網）

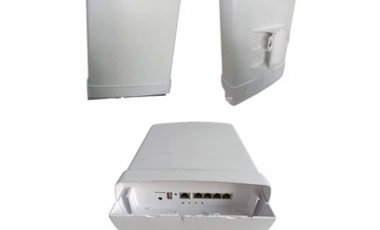

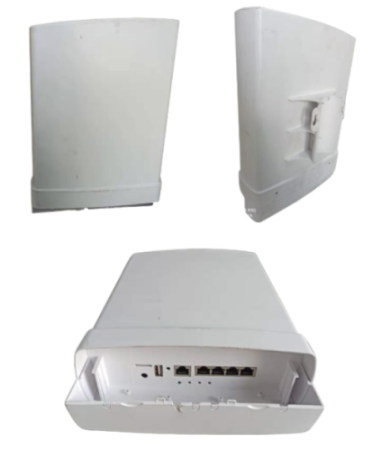

三、產品圖片
四、產品規格
1、基本規格
品牌 | 上海澤辛 | ||
型號 | ZX-CPE-B28 | ||
序號. | 參數 | 描述 | 內容 |
1 | 尺寸 | 301*210*110mm | |
2 | 重量 | 600g | |
3 | 指示燈 | l Power LED l Wifi LED l LAN LED*4 l Network LED（表示LTE/3G信號） | |
4 | 工作溫度 | 工作溫度: -40℃ ~+85℃存儲溫度: -40℃ ~+70℃ | |
5 | 工作濕度 | 工作濕度: 要求在40℃/濕度90－95％(未凝結)下正常工作 存儲濕度: 10 ~ 95% (未凝結) | |
7 | 供電 | POE 48V 1A | |
8 | 功耗 | 小于15w | |
9 | 防雷 | 大于≧2.5KV | |
11 | LAN | RJ45 x 5 | 支持10/100M Ethernet |
12 | USIM&SIM | 標準8PIN 接口 | |
13 | 按鈕 | 復位鍵、WPS鍵，重置鍵 | 重置鍵功能：恢復出廠設置 |
14 | LTE天線 | 內置天線 | 定向天線 |
15 | TDS天線 | 內置天線 | |
16 | WIFI天線 | 內置天線 | |
17 | 啟機時長 | 終端從開機到入網時間小于60秒 | 開機時長分段統計，優化策略。 |
18 | Regulatory (Compliance) | - FCC - CE - GCF -CCC - RoHs | |
2、LTE模塊規格
序號 | 描述 | 數值 | 內容 | ||||
最小 | 典型 | 最大 | 單位 | ||||
1 | 頻段 | FDD | 712 | 798 | MHz | Band 28A/B | |
2 | WCDMA | 1920 | 2170 | MHz | Band 1 | ||
3 | 880 | 960 | MHz | Band 8 | |||
4 | 頻道帶寬 | 10/20 | MHz | ||||
5 | 輸出功率 @ 25 °C | 23 | dBm | 23 ±2 dBm | |||
6 | Transmit Power Dynamic Range | 65 | dB | ||||
7 | 靈敏度 (MRC) | -97 | dBm | @10MHz QPSK | |||
8 | 靈敏度(MRC) | -94 | dBm | @20MHz QPSK | |||
序號. | 參數 | 描述 | 內容 |
1 | 主芯片 | QC9531 | |
2 | 支持標準 | 3GPP R8,R9 | |
3 | 峰值吞吐率 | FDD-LTE: DL/UL 150/50 Mbps (Category 4) | |
4 | Rx Diversity | 支持 | |
5 | 天線 | 內置MIMO天線 | |
6 | 發送模式 | 1Tx | |
7 | 接收模式 | 2Rx | |
8 | Equalization | Support | |
9 | Authentication | Support IP and PPPTYPE; Support PAP/CHAP authentication. |
3、WiFi規格
序號. | 參數 | 描述 | 內容 |
1 | 支持協議 | 802.11a/b/g/n(2*2+2*2) | |
2 | 頻率 | l 2.4~2.4835GHz | |
3 | 用戶數 | 32 | |
4 | 擴展頻率 | DSSS | |
5 | 調制方式 | 1M DBPSK 2M DQPSK 5.5M, 11M CCK 6M, 9M, 12M, 18M, 24M, 36M, 48M, 54M，…300M OFDM | |
6 | 傳輸距離 | Indoors up to 50m | |
7 | RF 功率 | 17dBm(Max) in 11b mode 17dBm(Max) in 11g mode 16dBm(Max) in 11n mode/chain | |
8 | 接收靈敏度 | 300M: -61dBm@10% PER 54M：-68dBm@10% PER 11M：-85dBm@8% PER 6M：-88dBm@10% PER 1M：-90dBm@8% PER | |
9 | 速率 | 11g:54/48/36/24/18/12/9/6 Mbps (Auto Rate Sensing) 11b:11/5.5/2/1 Mbps (Auto Rate Sensing) 11n:300 Mbps /…/6.5Mbps (Auto Rate Sensing) | |
10 | 加密算法 | Support 64/128/152 bits WEP encryption; Support WPA/WPA2: –Authentication: 802.1x, Pre-Shared Key (PSK) –Encryption: AES, TKIP |
4、軟件規格
序號. | 參數 | 描述 | 內容 |
1 | 支持標準 | 3GPP R9 | |
2 | Configuration | Auto channel scanning and selection Configurable BS profiles (frequency, bandwidth) | |
3 | Local WEB GUI | The Web GUI utilizes HTTPs for logging on to the device, it’s easy to control the device. | |
4 | Debug Mode | RSSI level Packet error rate CINR Dynamic Tx power Modulation | |
5 | Encryption/Decryption | AES SNOW3G NULL | |
6 | MIMO | 2*2 SU-MIMO, Transmission Mode4(Close-loop spatial multiplexing)PDSCH, 2*2 close-loop spatial multiplexing should be supported. | |
7 | Beam forming（LTE部分） | Transmission Mode 7 | |
8 | Power Control(LTE部分) | DL Power Control UL Power Control | |
9 | Device Management | - Web Access（Local）
| Depends on customer’s requirement |
5、網絡規格
序號. | 參數 | 描述 | 內容 |
1 | WAN Interface | Static IP (IP/Subnet/Gateway/DNS) DHCP Client NTP client | NAT mode |
2 | LAN Interface (Ethernet) | NAT mode; | Depends on customer’s requirement |
3 | IPV4，IPv6 | Internet Protocol v4/v6 ICMPv6 | |
4 | VPN Tunneling | PPTP(supported by later release) | |
5 | DHCP Server | Specify private IP range to be assigned to LAN users Start IP and End IP (253 users) Netmask Lease time | |
6 | Firewall | IP-based filter Port- (Protocol-) based filter MAC-based filter | |
7 | Security | Port Forwarding, DMZ support; Firewall for URL filter, MAC filter, Dos ; Support PIN and PUK based SIM card security; WAN Access Control; Remote access control (HTTP). | |
8 | TOS | Priority bit for classification (802.1P) | TBD，no support currently, |
9 | DNS | DNS relay/ DNS cache | |
10 | Services | The following services are supported: - Broadcasting - Multicasting | |
11 | 軟件升級 | 支持本地軟件升級 |
